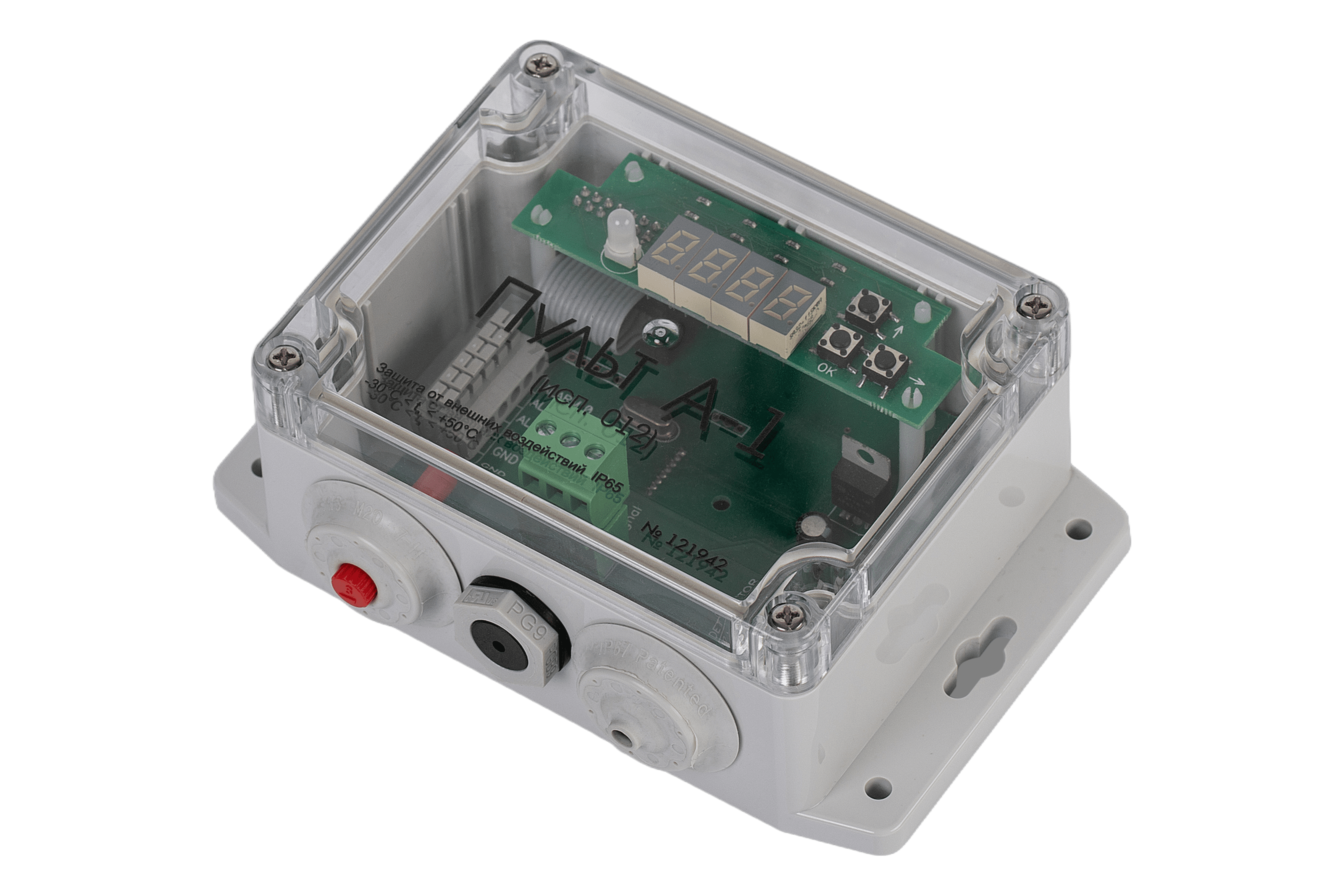

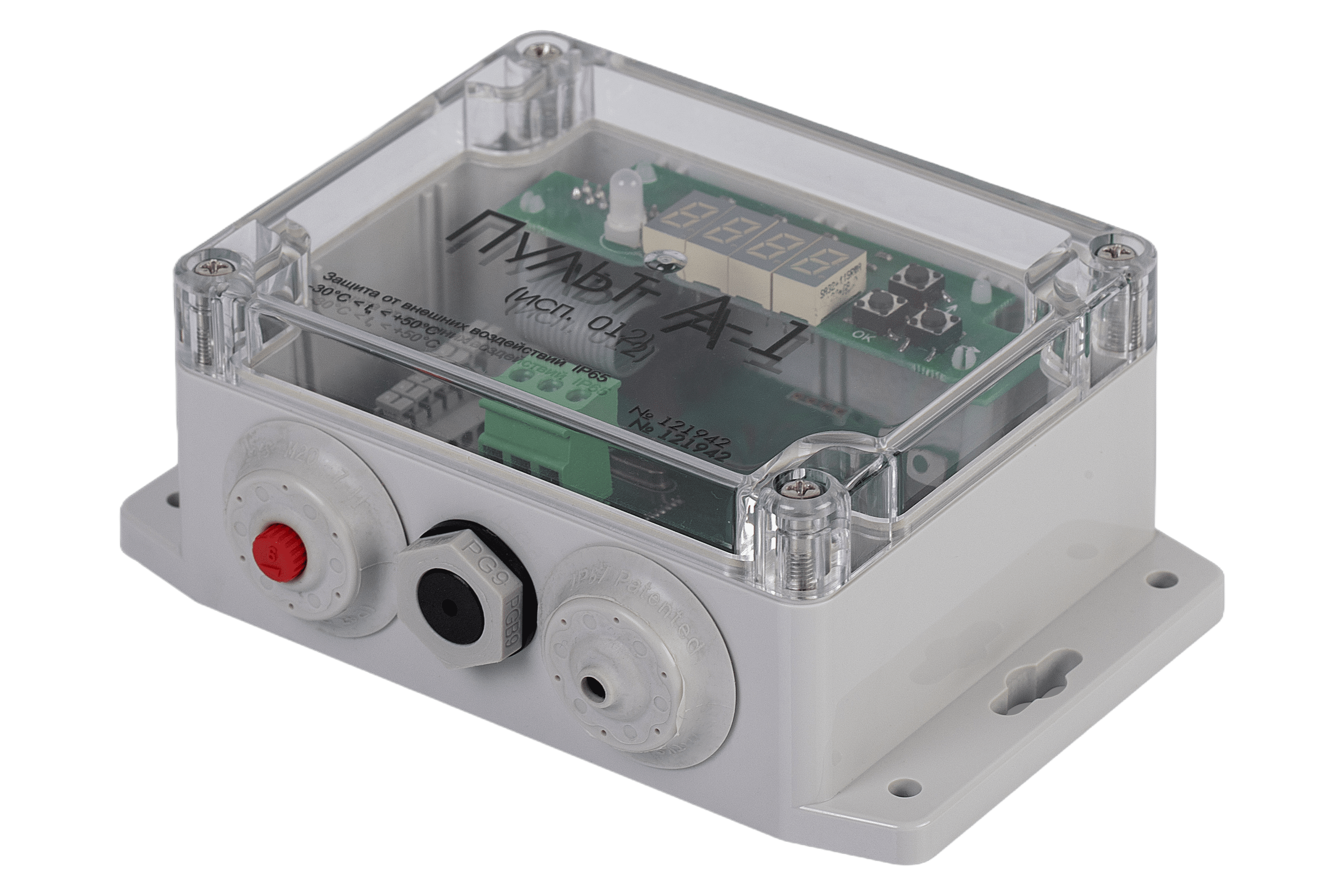

Пульт контроля системы концентрации газов А-1 Исполнение 012

Пульт А-1 исполнение 012 – это одноканальное стационарное устройство для приёма сигнала от выносного газоанализатора с токовым выходом 4–20 мА (например, от стационарных газоанализаторов ИГС-98 исполнений 009, 010, 014, 021 и др.). Пульт предназначен для индикации концентрации газа, обеспечения световой и звуковой сигнализации при выходе за установленные пороги, а также для автоматического управления внешними устройствами (вентиляция, сирена, отсечной клапан) через встроенные релейные выходы. Прибор имеет встроенный барьер искрозащиты, что позволяет подключать к нему взрывозащищённые датчики, установленные во взрывоопасных зонах (сам пульт монтируется в безопасной зоне). Корпус IP65, питание 24 В, монтаж на стену или DIN-рейку.

Универсальный приёмник сигнала 4-20 мА

Пульт А-1 подключается к любому датчику газа с токовым выходом 4–20 мА (стационарные газоанализаторы ИГС-98 модификаций «Д», «СВ», «Мак-С-2М» и др.). Входной токовый сигнал линейно преобразуется в концентрацию газа с учётом заданных коэффициента и смещения. Это позволяет использовать пульт с датчиками на любые газы из перечня: угарный газ CO, сероводород H₂S, метан CH₄, пропан C₃H₈, кислород O₂, аммиак NH₃, хлор Cl₂, диоксид углерода CO₂, оксиды азота NO/NO₂, диоксид серы SO₂, формальдегид H₂CO, хлористый водород HCl, этанол, метанол, пары бензина, дизельного топлива, керосина, нефтепродуктов и другие.

Встроенный барьер искрозащиты для взрывоопасных зон

В пульте А-1 в цепь подключения выносного датчика встроен ограничитель параметров (барьер искрозащиты). Это позволяет безопасно подключать взрывозащищённые газоанализаторы ИГС-98 (Ex ia IIC T4 Gb), установленные во взрывоопасных зонах классов 1 и 2, без дополнительного внешнего барьера. Параметры искробезопасных цепей: Ui ≤ 24 В, Ii ≤ 100 мА, Li ≤ 12 мкГн, Ci ≤ 0,11 мкФ. Сам пульт предназначен для монтажа в безопасной зоне.

Релейные выходы и управление автоматикой

Пульт имеет три управляющих выхода оптореле (сухой контакт) с коммутируемым напряжением до 24 В и током до 100 мА: ALARM1 (Порог 1), ALARM2 (Порог 2) и ALARM0 (Неисправность). При превышении порога 1 (или снижении ниже порога для кислорода) реле ALARM1 замыкается на питание 24 В, включается прерывистый звук и красное мигание светодиода. При превышении порога 2 частота звука и мигания увеличивается, замыкается ALARM2. При возврате концентрации в норму сигнализация отключается, реле размыкаются. Выход «Неисправность» замкнут при штатной работе датчика и размыкается при обрыве/коротком замыкании в линии или неисправности датчика (ток <4 мА или >20 мА), при этом на индикаторе отображается «FOUL». Для управления мощными внешними устройствами (вентиляция, сирены, клапаны) через ALARM1 и ALARM2 подключаются внешние силовые реле на DIN-рейку (опционально, коммутируемый ток до 5 А).

Наглядная индикация и простое меню настройки

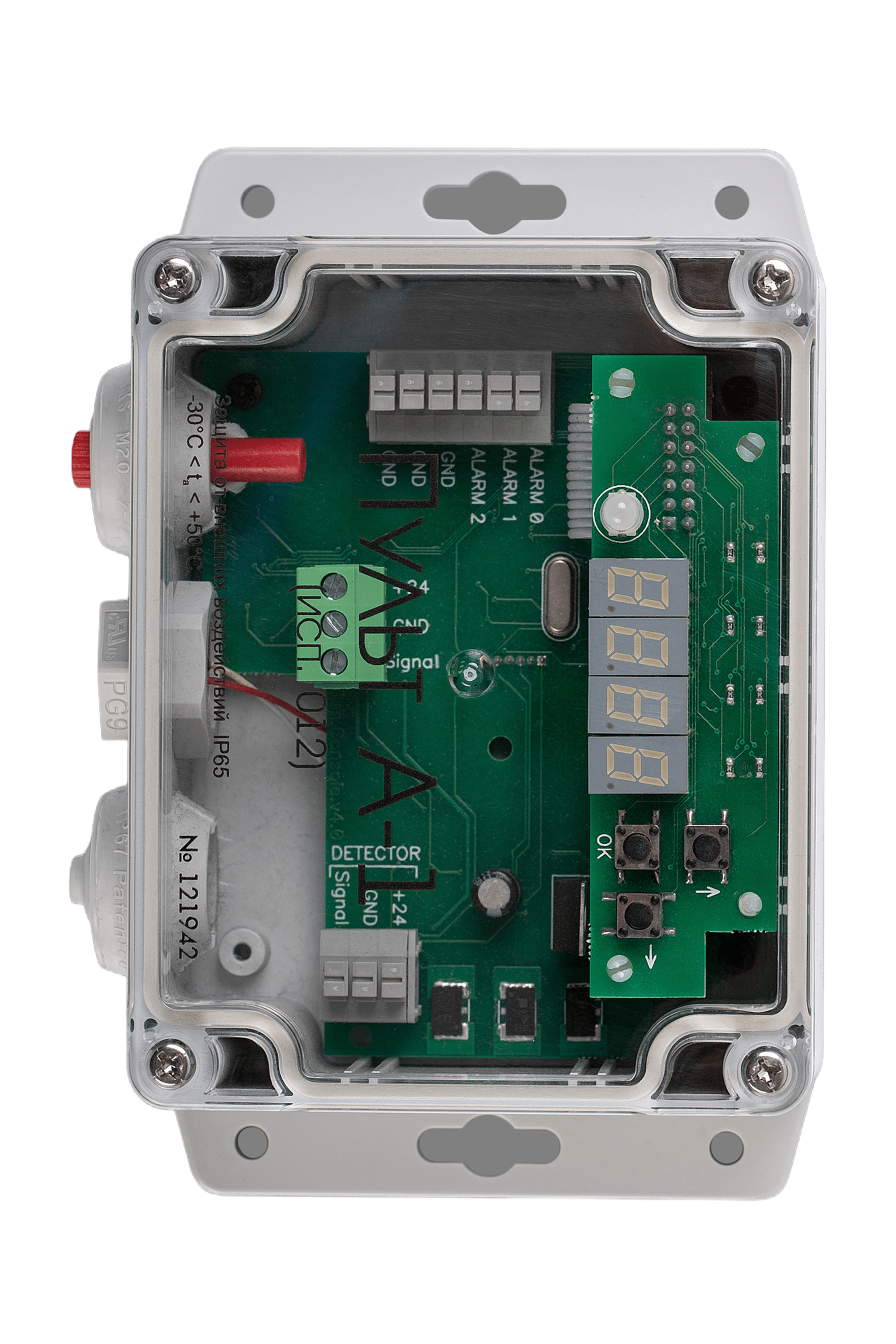

На лицевой панели – 4-разрядный цифровой индикатор (показывает концентрацию газа) и светодиод: зелёный цвет – норма, красный мигающий – превышение порога 1, красный частый – порог 2, оранжевый – неисправность. Настройка параметров производится тремя кнопками (ОК, ВВЕРХ, ВПРАВО) через интуитивное меню. Доступны пункты: выбор типа канала (AFE) в соответствии с типом датчика и диапазоном, установка токового коэффициента выхода (COEF) и смещения нуля выхода (OFFS) для ретрансляции сигнала 4-20 мА на внешние системы, установка входного токового коэффициента (SCOE) и смещения входа (SOFF) под конкретный датчик, задание порогов 1 и 2 (HLE1, HLE2) и гистерезиса (SPAC). Предусмотрен возврат к заводским настройкам (включение с нажатой кнопкой ВПРАВО).

Двойная токовая петля: вход и выход

Пульт не только принимает сигнал от датчика, но и может ретранслировать его дальше в виде токового сигнала 4-20 мА (выход SIGNAL). Это позволяет встраивать пульт в системы сбора данных, подключать к нему контроллеры, панели сигнализации или дополнительные регистраторы. Выходной токовый коэффициент и смещение настраиваются независимо от входных параметров.

Надёжный корпус и монтаж

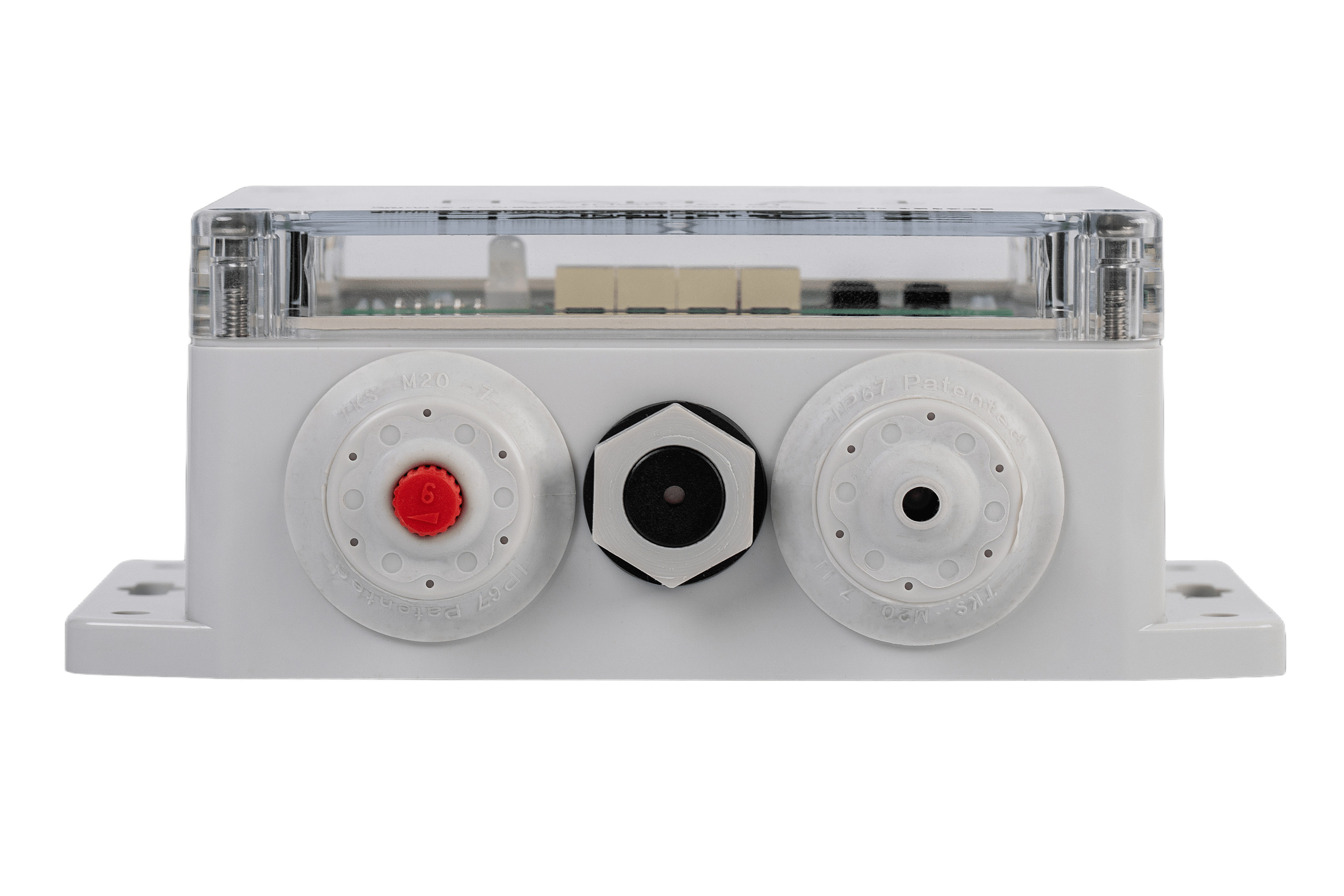

Корпус из поликарбоната с прозрачной крышкой, степень защиты IP65 (пыленепроницаемый, защита от струй воды). Габариты 145×95×55 мм, масса не более 300 г. Крепление на стену через фланцы четырьмя винтами. Герметичные кабельные вводы для подключения питания (24 В), выносного датчика и выходных цепей. Для подключения используется кабель типа МКШ 3×0,35 мм² или аналог.

Всепогодность

Рабочая температура от -30°С до +50°С, влажность до 95% (без конденсации), давление от 84 до 120 кПа. Потребляемая мощность не более 1,5 Вт.

Сертификация и поверка

Пульт А-1 не является измерительным прибором (он служит для отображения и сигнализации), поэтому не подлежит государственной поверке. Однако подключаемый к нему газоанализатор ИГС-98 должен проходить периодическую поверку (межповерочный интервал 12 месяцев). Пульт имеет декларацию соответствия ТР ТС 020/2011 (ЭМС).

Российское производство

Изготовитель – АО «НПО «ПОИСК» имени В.И. Рдултовского».
Гарантия 12 месяцев, назначенный срок службы – 10 лет.

Область применения пульта А-1 исполнение 012

• локальные системы газового контроля для одного датчика (котельные, газовые котельные частных домов, небольшие производственные помещения);
• контроль угарного газа (CO) в котельных и на паркингах;
• контроль метана (CH₄) или пропана (C₃H₈) в газораспределительных пунктах;
• контроль сероводорода (H₂S) на канализационных насосных станциях (КНС);
• контроль кислорода (O₂) в замкнутых помещениях;
• системы вентиляции и оповещения с автоматическим пуском вытяжки при превышении порога.

Почему стоит купить пульт А-1 исполнение 012

• одноканальный пульт для одного датчика 4-20 мА – простое и экономичное решение;
• встроенный барьер искрозащиты – безопасное подключение взрывозащищённых датчиков;
• два релейных выхода (порог 1 и порог 2) для управления внешними устройствами;
• наглядная световая и звуковая сигнализация, цифровой индикатор;
• возможность ретрансляции сигнала 4-20 мА на внешние системы;
• простая кнопочная настройка порогов и коэффициентов;
• корпус IP65, монтаж на стену или DIN-рейку (через дополнительные кронштейны);
• российское производство, гарантия 12 месяцев.
