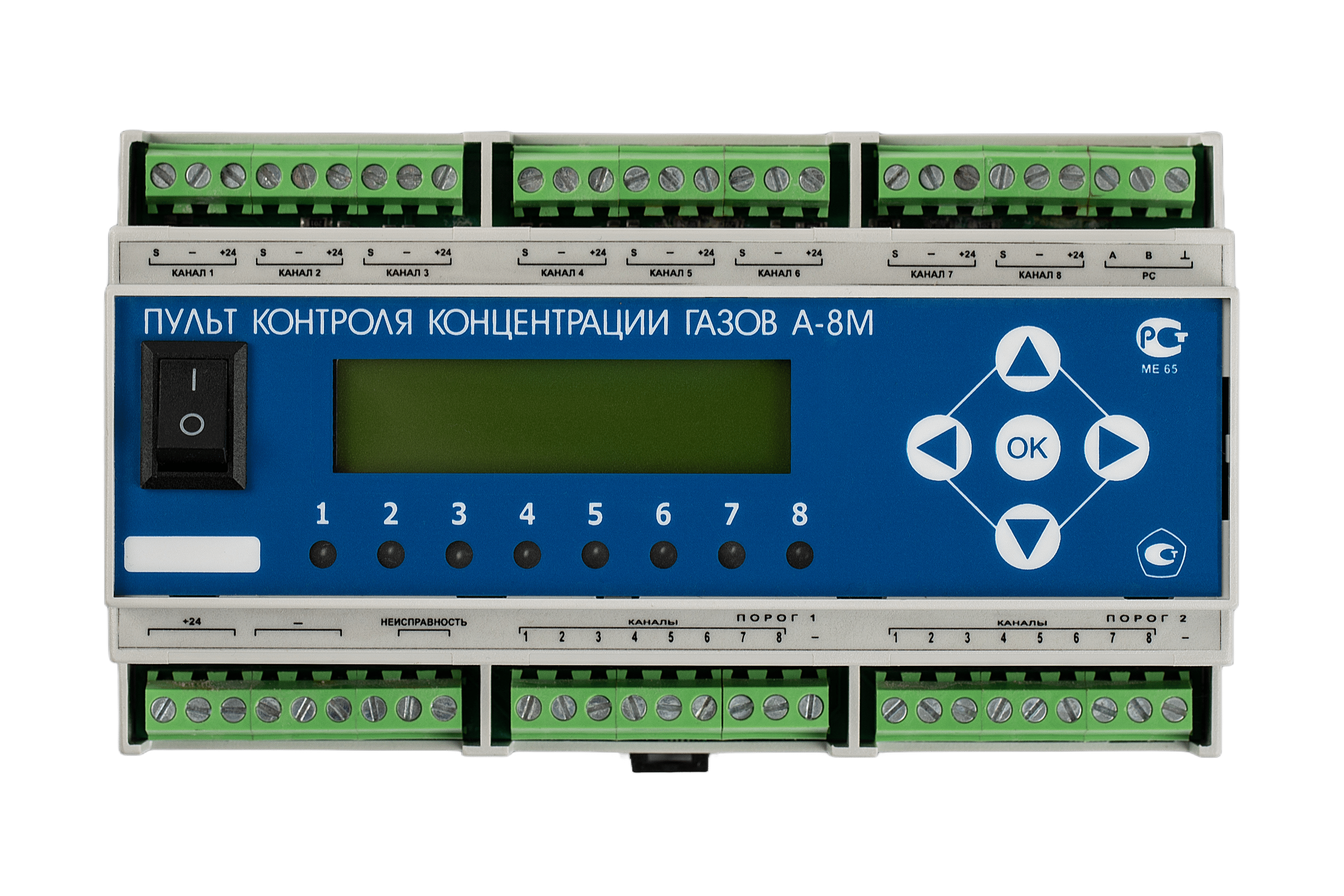

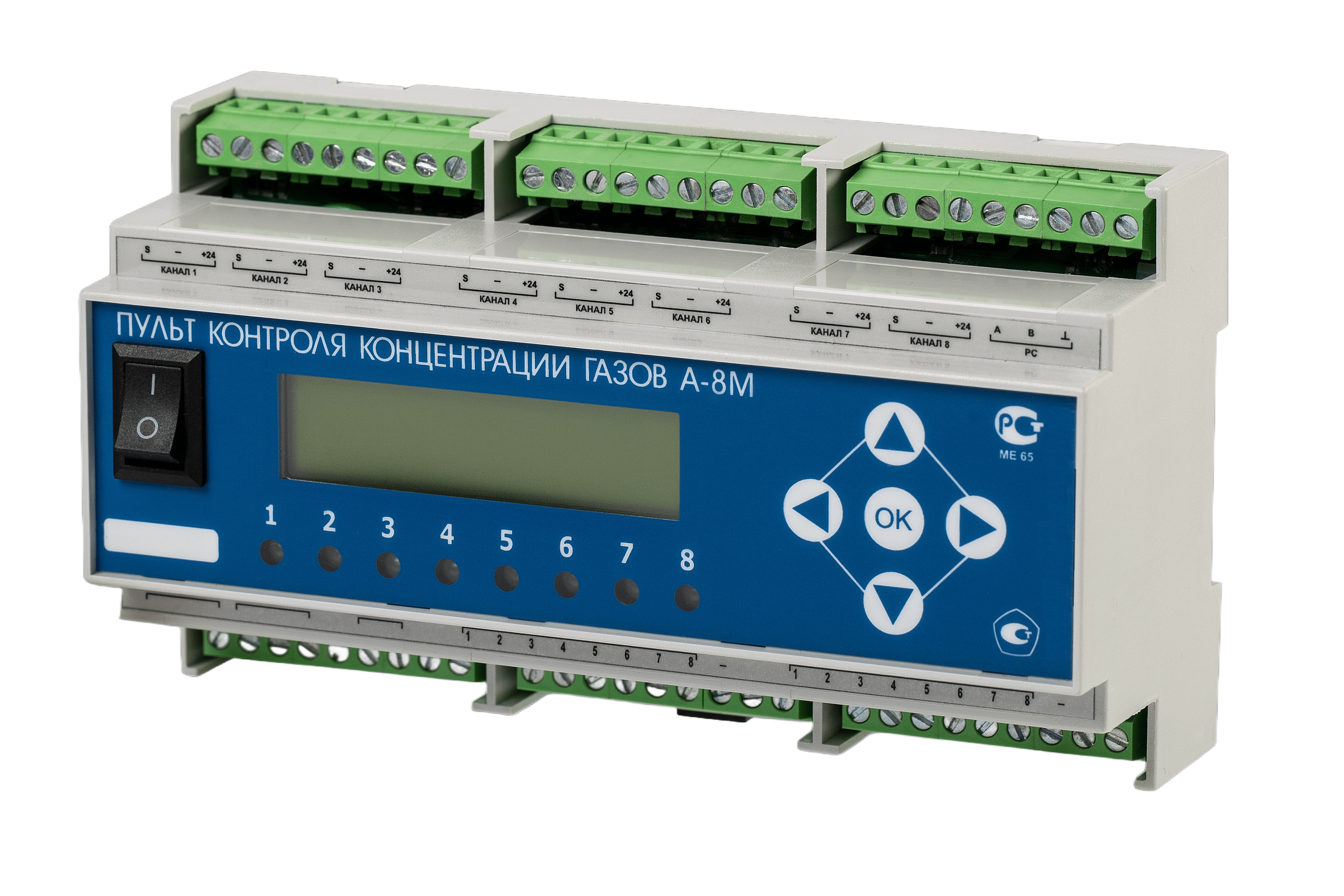

Пульт контроля системы концентрации газов А-8М

Многоканальные стационарные системы газового контроля СККГ А-4М и СККГ А-8М – это готовые решения для непрерывного автоматического мониторинга концентраций токсичных, горючих и опасных газов в воздухе рабочей зоны. Системы построены на базе взрывозащищённых газоанализаторов ИГС-98 (стационарных) с унифицированным токовым выходом 4–20 мА. Пульт контроля А-4М (на 4 канала) и А-8М (на 8 каналов) обеспечивает централизованный сбор данных с датчиков, индикацию концентраций, световую и звуковую сигнализацию при превышении порогов, а также выдачу управляющих сигналов на внешние устройства (вентиляция, сирены, отсечные клапаны) через выносные силовые реле. Системы предназначены для взрывоопасных зон (газоанализаторы имеют маркировку 1Ex da ia IIC T4 Gb), пульт и вспомогательное оборудование монтируются в безопасной зоне (дежурном помещении) на DIN-рейку.

Многоканальность и масштабируемость

СККГ А-4М позволяет подключать от 1 до 4 стационарных газоанализаторов ИГС-98, СККГ А-8М – от 1 до 8 датчиков. Каждый канал независимо контролирует один газ из широкого перечня: угарный газ CO, сероводород H₂S, метан CH₄, пропан C₃H₈, водород H₂, кислород O₂, аммиак NH₃, диоксид углерода CO₂, оксиды азота NO/NO₂, диоксид серы SO₂, хлор Cl₂, формальдегид H₂CO, хлористый водород HCl, этанол, метанол, пары бензина, дизельного топлива, керосина, нефтепродуктов и другие (всего более 20 типов). Возможно подключение датчиков с разными диапазонами и коэффициентами.

Централизованный пульт контроля с ЖКИ и клавиатурой

Пульт (модели А-4М и А-8М) имеет двухстрочный жидкокристаллический индикатор, 5 кнопок управления (вверх-вниз, влево-вправо, ОК) и линейку двухцветных светодиодов (зелёный – наличие связи с датчиком, красный – превышение порога). На экране последовательно отображаются номер канала, газ, текущая концентрация и единицы измерения (период обновления 2 секунды на канал). Нижняя строка показывает текущее время и дату. Предусмотрена регулировка контрастности и подсветки, отключение звука кнопками.

Настройка порогов, калибровка и память событий

Пользователь через меню пульта может самостоятельно устанавливать для каждого канала: тип газа (выбор из списка), единицы измерения, первый и второй пороги срабатывания (предупреждающий и аварийный), условия тревоги (выше/ниже/вне порогов), задержку канала после включения (от 0 до нескольких минут), формат отображения, токовый коэффициент и смещение нуля. Калибровка каналов производится по подаваемой поверочной газовой смеси с вводом эталонного значения. Пульт имеет внутреннюю память на 200 записей (журнал превышений с привязкой по времени). Для канала кислорода реализована сигнализация при снижении ниже нижнего порога (например, 18% об.) или повышении выше верхнего (23% об.).

Релейные выходы и интеграция с автоматикой

Каждый канал имеет два электронных ключа (порог 1 и порог 2) с коммутируемым напряжением 24 В и током до 100 мА. К ним могут подключаться внешние силовые реле (например, модули 4С.02.9.024.0050.SPA, 2 группы переключающих контактов, 220 В 5 А). Это позволяет включать вентиляцию, светозвуковые оповещатели, отсекатели топлива и другие устройства при срабатывании по порогу 1 (предупреждение) и порогу 2 (авария). Также имеется выход «Неисправность» (24 В при нормальной работе) и общее реле неисправности пульта.

Цифровой интерфейс RS-485 для связи с ПК

Пульт оснащён выходом RS-485 (Modbus RTU), что позволяет подключать систему к компьютеру, контроллеру или системе диспетчеризации. Адрес RS-485 программируется (от 001 до 256). Программное обеспечение для ПК поставляется по заказу (позволяет архивировать показания, настраивать параметры и т.п.). Длина линии RS-485 – до 500 м.

Простой монтаж на DIN-рейку

Пульт контроля, блоки питания (24 В, от сети 220 В), выносные силовые реле и при необходимости ограничители параметров (барьеры искрозащиты) устанавливаются на стандартную 35-мм DIN-рейку в щите управления или в специальном боксе (поставляется по заказу). Габариты пульта: 159×90×61 мм, масса 350 г. Подключение газоанализаторов – 2- или 3-проводными кабелями типа МКШ 3×0,35 (максимальная длина 500 м при сопротивлении не более 50 Ом). Клеммные колодки расположены на верхней и нижней сторонах пульта, что упрощает коммутацию.

Совместимость с любыми датчиками 4-20 мА

Система работает с газоанализаторами ИГС-98 различных исполнений («Д», «СВ», «Мак-С-2М» и др.), а также с любыми другими датчиками, имеющими токовый выход 4–20 мА (по предварительному согласованию). При отключении или неисправности датчика (ток <4 мА или >20 мА) пульт индицирует ошибку «ОШИБ», а соответствующий светодиод мигает зелёным.

Климатическое исполнение

Пульт и вспомогательное оборудование работают при температуре от -30°С до +50°С, влажности 5–95% (без конденсации). Газоанализаторы ИГС-98, входящие в систему, выпускаются в холодоустойчивом исполнении (до -40°C или -60°C в зависимости от модификации) и имеют степень защиты IP65/IP66.

Поверка и сертификация

Газоанализаторы ИГС-98, входящие в состав системы, подлежат обязательной периодической поверке (межповерочный интервал 12 месяцев). Пульт контроля не является измерительным прибором, он служит для питания и регистрации информации. При поверке допускается снимать датчики и проводить испытания отдельно или вместе с пультом как регистратором. Система (датчики) имеет свидетельство об утверждении типа СИ, сертификат ТР ТС 012/2011, декларацию ТР ТС 020/2011.

Российское производство и гарантия

Изготовитель – АО «НПО «ПОИСК» имени В.И. Рдултовского».
Гарантийный срок эксплуатации – 12 месяцев, назначенный срок службы – 10 лет.
Доступен ремонт, сервисное обслуживание, поставка дополнительных датчиков и комплектующих.

Область применения систем СККГ А-4М и СККГ А-8М

• взрывоопасные зоны промышленных объектов (нефтегазовая, химическая, нефтехимическая отрасли);
• котельные, ТЭЦ, газовые котельные частных домов (контроль угарного газа, метана, пропана);
• канализационные насосные станции (КНС), очистные сооружения (сероводород, метан);
• подземные паркинги, закрытые гаражи (CO, NO₂);
• лаборатории и цеха с выделением токсичных и горючих газов;
• объекты топливно-энергетического комплекса (водород, углеводороды).

Почему стоит купить систему газового контроля СККГ А-4М / А-8М

• многоканальная система газового контроля – от 4 до 8 измерительных точек;
• централизованный пульт с индикацией, звуковой/световой сигнализацией и релейными выходами;
• возможность интеграции в АСУ ТП через RS-485 (Modbus RTU);
• настройка порогов, калибровка и журнал событий без программирования – через меню пульта;
• совместимость со взрывозащищёнными датчиками ИГС-98 и другими датчиками 4-20 мА;
• простота монтажа на DIN-рейку, бокс для установки в любом помещении;
• российское производство, полная сертификация и поверка датчиков.

Купить систему газового контроля СККГ А-4М или СККГ А-8М по цене производителя, узнать стоимость и комплектацию – оформите заказ на сайте или по телефону.
