Стационарный Газоанализатор ИГС-98 Исполнение 009
Тип: Стационарный
Канальность: Одноканальный
Взрывозащита: Есть
Индикация: Есть
Стационарный газоанализатор ИГС-98 модификации «Д» исполнение 009 – это лёгкий и компактный прибор для непрерывного автоматического контроля токсичных, горючих и опасных газов в воздухе рабочей зоны. Модель ИГС-98 мод. «Д» исп. 009 выполнена во взрывозащищённом исполнении с маркировкой 1Ex da ia IIC T4 Gb (искробезопасная электрическая цепь) и предназначена для эксплуатации во взрывоопасных зонах классов 1 и 2. Прибор обеспечивает измерение более 20 типов газов и паров – с особым наименованием модификации в зависимости от исполнения.

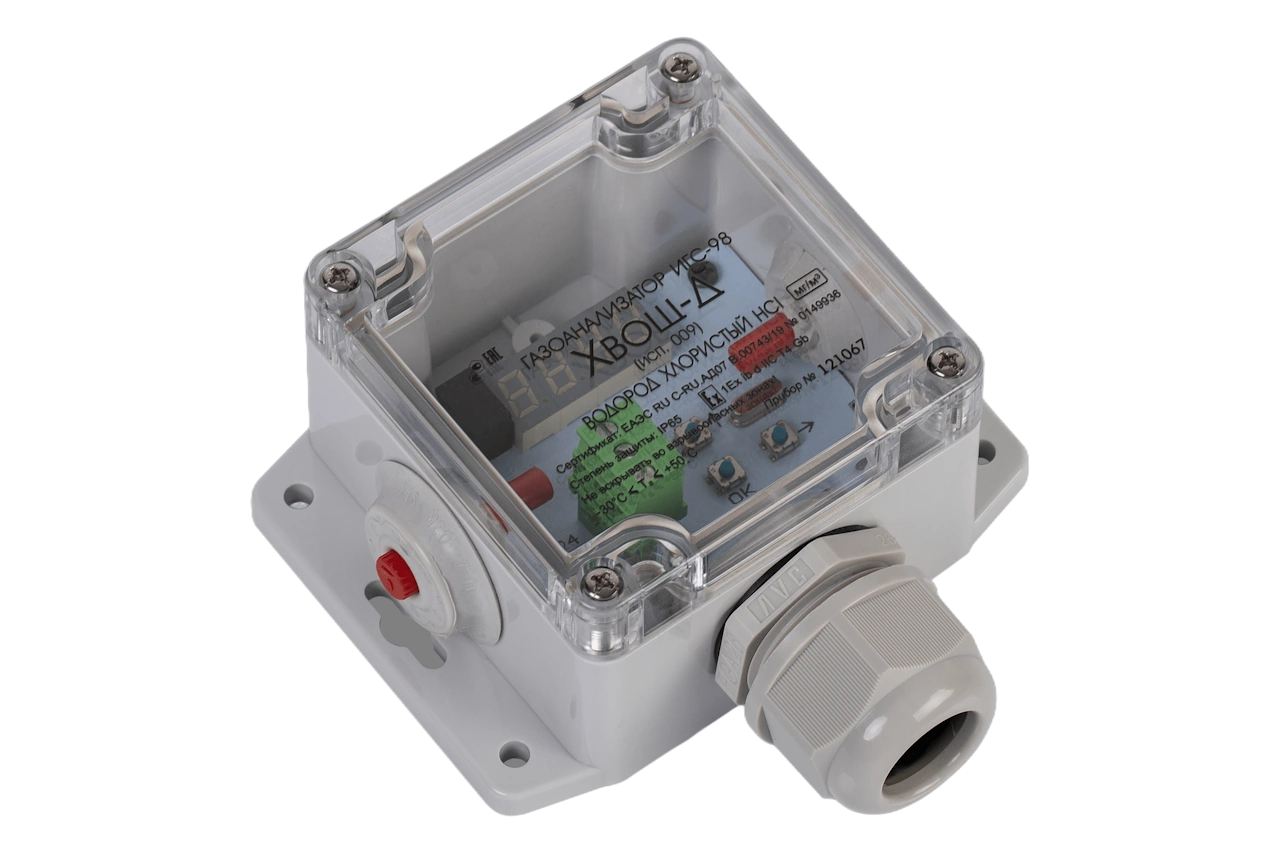

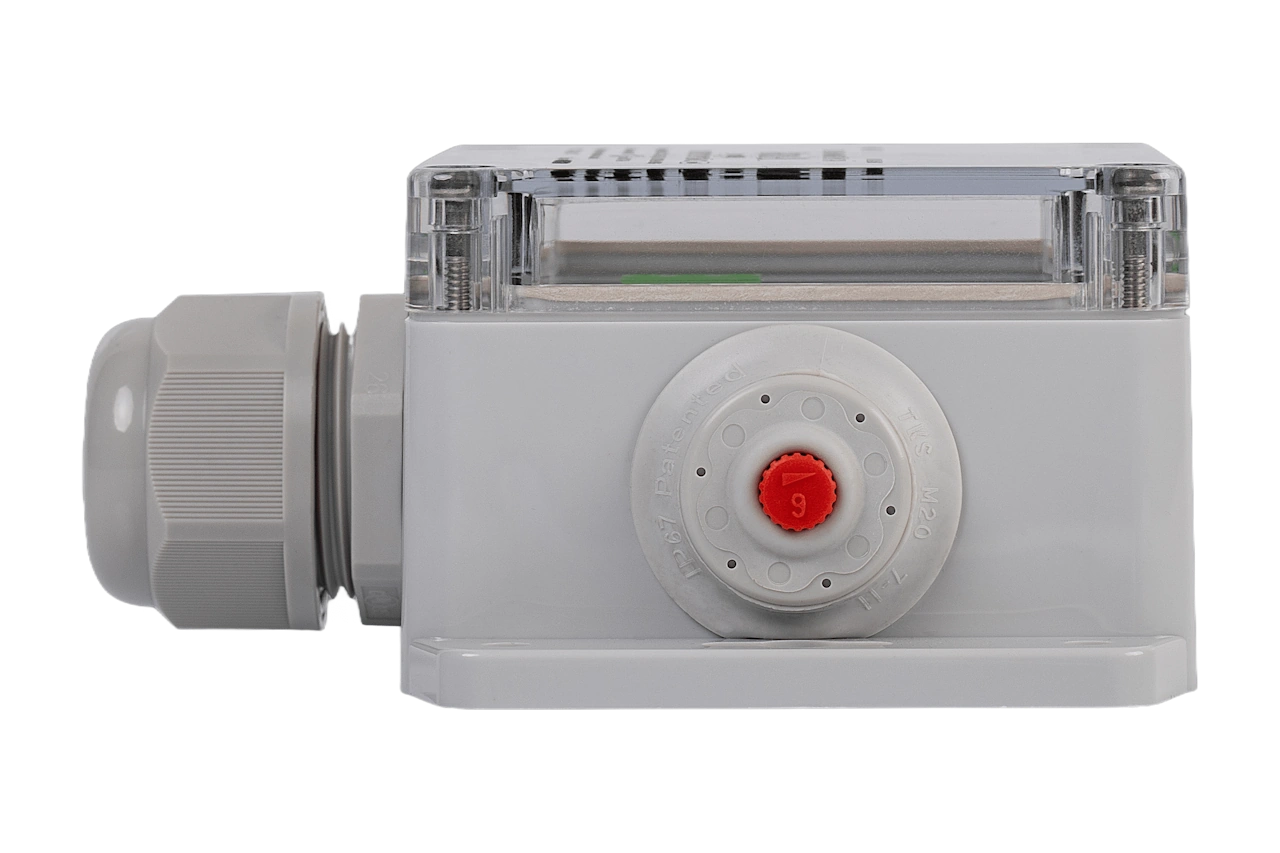

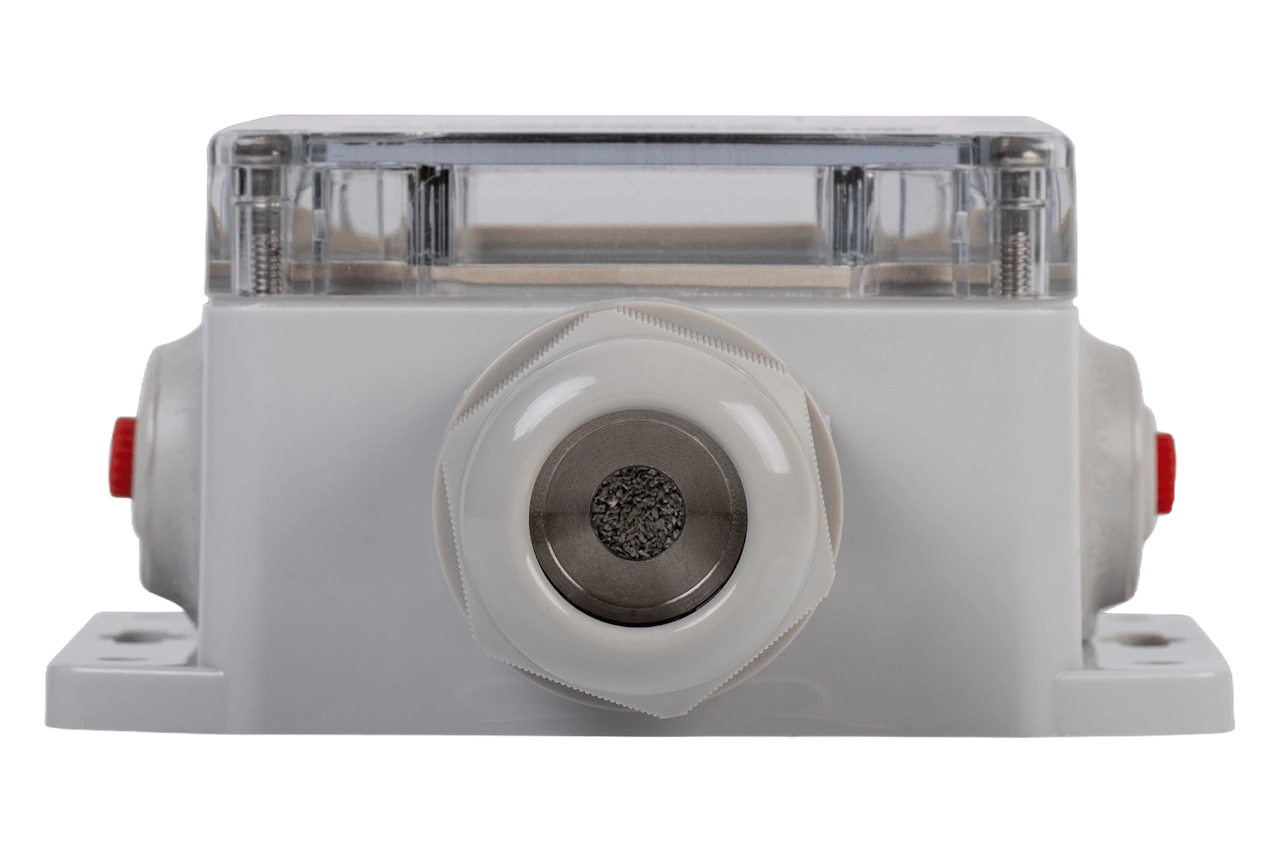

Компактный и лёгкий корпус. Корпус из поликарбоната с прозрачной крышкой, степень защиты IP65 (пыленепроницаемый, защита от струй воды). Габариты 117×110×55 мм, масса всего 250 г – один из самых лёгких стационарных газоанализаторов в линейке. Крепление на стену через фланцы. Кабельный ввод для проводов сечением 0,1–1,5 мм².

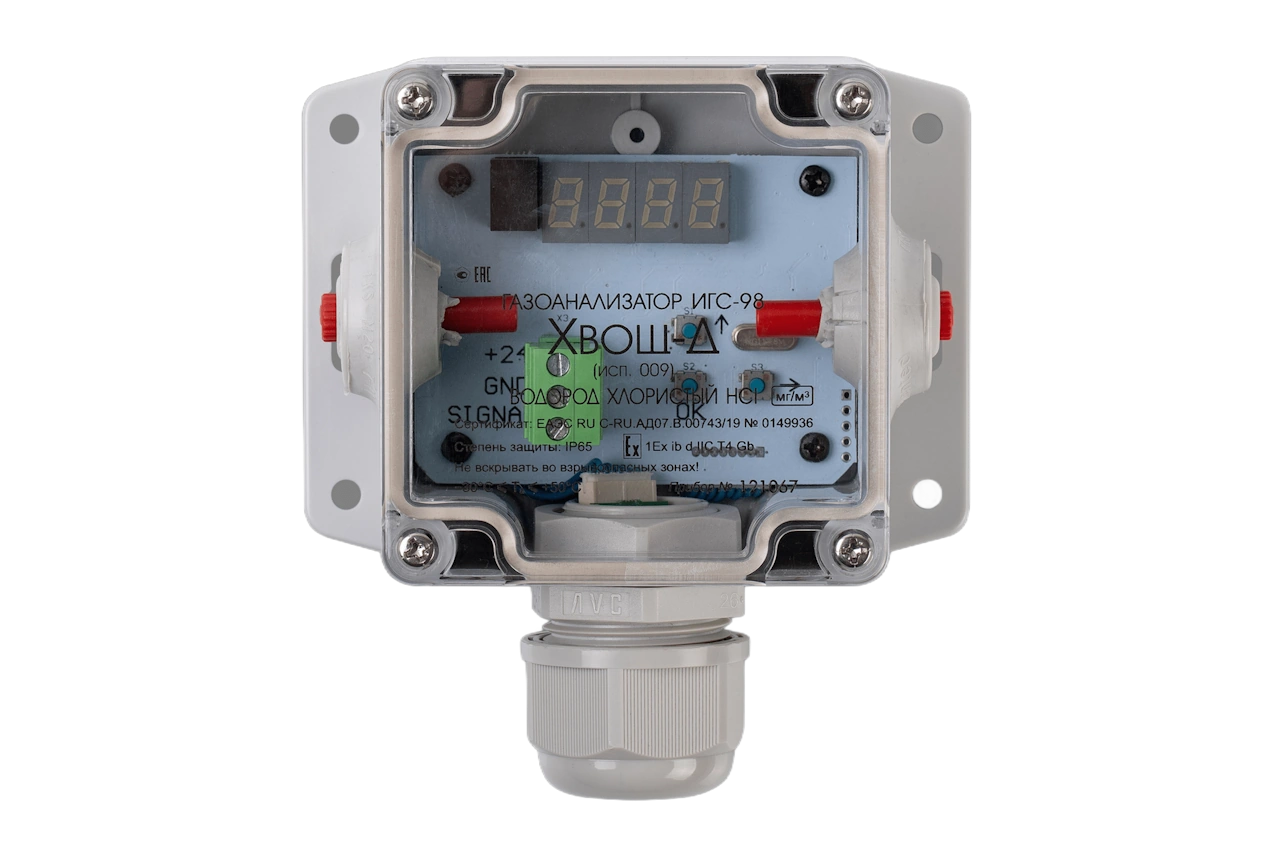

Удобная кнопочная настройка и калибровка. На плате индикации и управления расположены три кнопки (ОК, ВВЕРХ, ВПРАВО). Интуитивное меню позволяет: выбрать тип канала в соответствии с установленным сенсором, задать токовый коэффициент и смещение нуля для выхода 4-20 мА, откалибровать прибор по двум точкам без подключения к компьютеру. Предусмотрен возврат к заводским настройкам. Такая возможность настройки особенно удобна для сервисного персонала в полевых условиях.
Токовый выходной сигнал 4-20 мА и цифровой индикатор. Аналоговый токовый сигнал пропорционален концентрации измеряемого газа. Масштабный коэффициент (мА на единицу концентрации) и смещение нуля – настраиваются пользователем. При неисправности или при входе в меню прибор выдаёт сигнал 2 мА. Четырёхразрядный цифровой индикатор отображает текущую концентрацию в единицах, указанных в паспорте. Звуковая сигнализация отсутствует.
Широкий выбор исполнений под конкретный газ. Газоанализатор поставляется в модификациях: «Клевер-Д исп. 009» (кислород), «Марш-Д исп. 009» (метан), «Мак-Д исп. 009» (угарный газ), «Сирень-Д исп. 009» (сероводород), «Астра-Д исп. 009» (аммиак), «Верба-Д исп. 009» (водород), «Дукат-Д исп. 009» (углекислый газ), «Гелиос-Д исп. 009» (гелий), «Бином-Д исп. 009» (пары углеводородов), «Бриз-Д исп. 009» (этанол), «Мальва-Д исп. 009» (метанол), «Пион-Д исп. 009» (пропан), «Сапфир-Д исп. 009» (диоксид серы), «Флора-Д исп. 009» (формальдегид), «Хвощ-Д исп. 009» (хлористый водород), «Хмель-Д исп. 009» (хлор), «Бук-Д исп. 009» (бутан), «Герань-Д исп. 009» (гексан), «Ирис-Д исп. 009» (изобутан), «Бессера-Д исп. 009» (пары бензина), «Дриада-Д исп. 009» (пары дизельного топлива), «Кедр-Д исп. 009» (пары керосина), «Немезия-Д исп. 009» (пары нефтепродуктов). Используются электрохимические, термокаталитические, полупроводниковые и оптические сенсоры.
Электрические характеристики и условия эксплуатации
Питание осуществляется через внешний источник постоянного тока 10,5–24 В (номинальное 24 В), потребляемая мощность не более 1,5 Вт.
Рабочая температура от -30°С до +50°С, влажность до 95% (без конденсации), давление от 84 до 120 кПа.
Искробезопасные цепи: Ui ≤ 24 В, Ii ≤ 100 мА, Li ≤ 12 мкГн, Ci ≤ 0,11 мкФ.
Для обеспечения взрывозащиты требуется установка барьера искрозащиты на линию питания.
Поверка и сертификация
Межповерочный интервал – 12 месяцев. Поверка проводится по методике МП-073/11-2018 с использованием поверочной насадки-адаптера НГ-101 (поставляется отдельно). Прибор имеет свидетельство об утверждении типа СИ, сертификат ТР ТС 012/2011, декларацию ТР ТС 020/2011.
Газоанализатор российского производства
Изготовитель – АО «НПО «ПОИСК» имени В.И. Рдултовского».
Гарантия 12 месяцев, назначенный срок службы прибора – 10 лет.
На базе завода изготовителя доступно сервисное обслуживание, ремонт и поверка.
Область применения газоанализатора ИГС-98 «Д» исполнение 009
- взрывоопасные промышленные зоны (нефтегазовые объекты, химические производства);
- котельные, ТЭЦ, газовые котельные частных домов;
- канализационные колодцы, КНС, очистные сооружения;
- подземные паркинги, закрытые гаражи;
- объекты с возможной утечкой метана, пропана, водорода, аммиака, хлора, сероводорода, угарного газа;
- системы автоматического газового контроля с аналоговым входом 4-20 мА
Почему стоит купить газоанализатор ИГС-98 «Д» исполнение 009
- стационарный газоанализатор с минимальным весом (250 г) и компактными габаритами;
- взрывозащищённый газоанализатор (Ex ia) для опасных зон;
- кнопочная настройка и калибровка без компьютера;
- аналоговый выход 4-20 мА, цифровой индикатор;
- прозрачная крышка для визуального контроля показаний;
- российское производство, полная сертификация и поверка.
Купить ИГС-98 «Д» исполнение 009, узнать стоимость и наличие – оформите заказ на сайте или по телефону.
Продажа газоанализаторов с гарантией, поверкой и сервисным обслуживанием.
Основные преимущества
12 месяцев
IP 65
Номинальное 24 В
250 г
от -30°С до +50°С
Определяет более 20 видов газов и паров
В зависимости от измеряемого газа, в прибор может устанавливаться один из перечисленных типов газовых сенсоров:
Электрохимические сенсоры
Аммиак (NH3), Водород (H2), Водорода хлорид (HCl), Диоксид азота (NO2), Диоксид серы (SO2), Кислород (O2), Метанол (CH3OH), Сероводород (H2S), Угарный газ (CO), Формальдегид (H2CO), Хлор (Cl2), Этанол (C2H5OH)
Оптические сенсоры
Пары нефтепродуктов-углеводороды (CH), Этанол (C2H5OH), Диоксид углерода (CO2), Метанол (CH3OH), Метан (CH4), Пропан (C3H8)
Термокаталитические сенсоры
Пары нефтепродуктов-углеводороды (CH), Водород (H2), Гелий (He), Метан (CH4), Пропан (C3H8)
Полупроводниковые сенсоры
Пары нефтепродуктов-углеводороды (CH), Этанол (C2H5OH), Метанол (CH3OH), Метан (CH4)
Фотоионизационные сенсоры
Пары нефтепродуктов-углеводороды (CH)
| Параметр | Характеристика |
|---|---|
| Сигнализация | |
| Световая | Цифровое табло 4 цифры |
| Звуковая | Нет |
| Выходной сигнал | |
| Токовый | 4–20 мА |
| Цифровой | Нет |
| Дискретные выходы | Нет |
| Токовый коэффициент | Указан в паспорте |
| Электрические характеристики | |
| Напряжение питания (номинальное) | 24 В |
| Рабочее напряжение | 10,5 – 24 В |
| Потребляемая мощность, не более | 1,5 Ватт |
| Габаритные размеры | |
| Высота | 117 мм |
| Ширина | 110 мм |
| Длина | 55 мм |
| Масса, не более | 250 г |
| Защита корпуса | |
| Степень защиты оболочки | IP65 |
| Уровень взрывозащиты | 1Ex da ia IIC T4 Gb |
| Параметры искробезопасных цепей | |
| Максимальное входное напряжение Ui | 24 В |
| Максимальный входной ток Ii | 100 мА |
| Максимальная внутренняя индуктивность Li | 12 мкГн |
| Максимальная внутренняя ёмкость Ci | 0,11 мкФ |
| Условия эксплуатации | |
| Температура | от –30 °C до +50 °C |
| Давление | от 84 до 120 кПа |
| Влажность | от 0 до 95 % (без конденсации) |
| Измеряемый газ | Модификация | Диапазон измерений |
|---|---|---|
| Азота диоксид (NO2) | Агат-Д |
0,01 - 10 мг/м³ 0,1 - 32 мг/м³ 1 - 320 мг/м³ |
| Азота оксид (NO) | Айва-Д |
0,01 – 5 мг/м³ 0,1 – 32 мг/м³ 1 – 4000 мг/м³ |
| Аммиак (NH3) | Астра-Д |
0,01 – 10 мг/м³ 0,1 – 200 мг/м³ 1 – 1600 мг/м³ |
| Бутан (C4H10) | Бук-Д |
50 – 4000 мг/м³ 0,01 – 1,4 об. доля, % |
| Водород (H2) | Верба-Д | 0,01 - 4 % об. |
| Водород хлористый (HCl) | Хвощ-Д |
0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Гексан (C6H14) | Герань-Д |
50 – 4000 мг/м³ 0,01 – 1,0 об. доля, % |
| Гелий (He) | Гелий (He) | 1 – 100 % об. |
| Изобутан (i-C4H10) | Ирис-Д |
50 – 4000 мг/м³ 0,01 – 1,3 об. доля, % |
| Кислород (O2) | Клевер-Д |
0,01 – 1,6 об. доля, % 0,1 – 32 об. доля, % 1 – 100 об. доля, % |
| Метан (CH4) | Марш-Д |
0,001 – 1 об. доля, % 0,01 – 3,2 об. доля, % 0,01 – 5 об. доля, % 1 – 100 об. доля, % |
| Метанол (CH3OH) | Мальва-Д |
0,1 – 32 мг/м³ 0,01 – 8 г/м³ 0,01 – 3 об. доля, % |
| Пары бензина | Бессера-Д |
50 – 2000 мг/м³ 0,01 – 1,4 об. доля, % |
| Пары дизельного топлива | Дриада-Д |
50 – 4000 мг/м³ 0,01 – 0,6 об. доля, % |
| Пары керосина | Кедр-Д |
50 – 4000 мг/м³ 0,01 – 0,7 об. доля, % |
| Пары нефтепродуктов | Немезия-Д |
50 – 4000 мг/м³ 0,01 – 1,4 об. доля, % |
| Пропан (C3H3) | Пион-Д |
0,01 – 2 об. доля, % 0,1 – 100 об. доля, % |
| Сероводород (H2S) | Сирень-Д |
0,0001 – 1 мг/м³ 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 200 мг/м³ |
| Серы диоксид (SO2) | Сапфир-Д |
0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Углеводороды (C2–C10) | Бином-Д |
50 – 3200 мг/м³ 0,01 – 2 об. доля, % |
| Углерода диоксид (CO2) | Дукат-Д |
0,01 – 2 г/м³ 0,01 – 5 об. доля, % 0,1 – 100 об. доля, % |
| Углерода оксид (CO) | Мак-Д |
0,01 – 32 мг/м³ 0,1 – 320 мг/м³ 0,001 – 3,2 г/м³ |
| Формальдегид (H2CO) | Флора-Д | 0,1 – 10 мг/м³ |
| Хлор (Cl2) | Хмель-Д |
0,01 – 4 мг/м³ 0,1 – 32 мг/м³ |
| Этанол (C2H5OH) | Бриз-Д |
0, 1 – 32 мг/м³ 0,01 – 8 г/м³ 0,01 – 1,6 об. доля, % |
Комплект поставки
- Газоанализатор
- Паспорт
- Руководство по эксплуатации
- Методика проверки
- Упаковка
