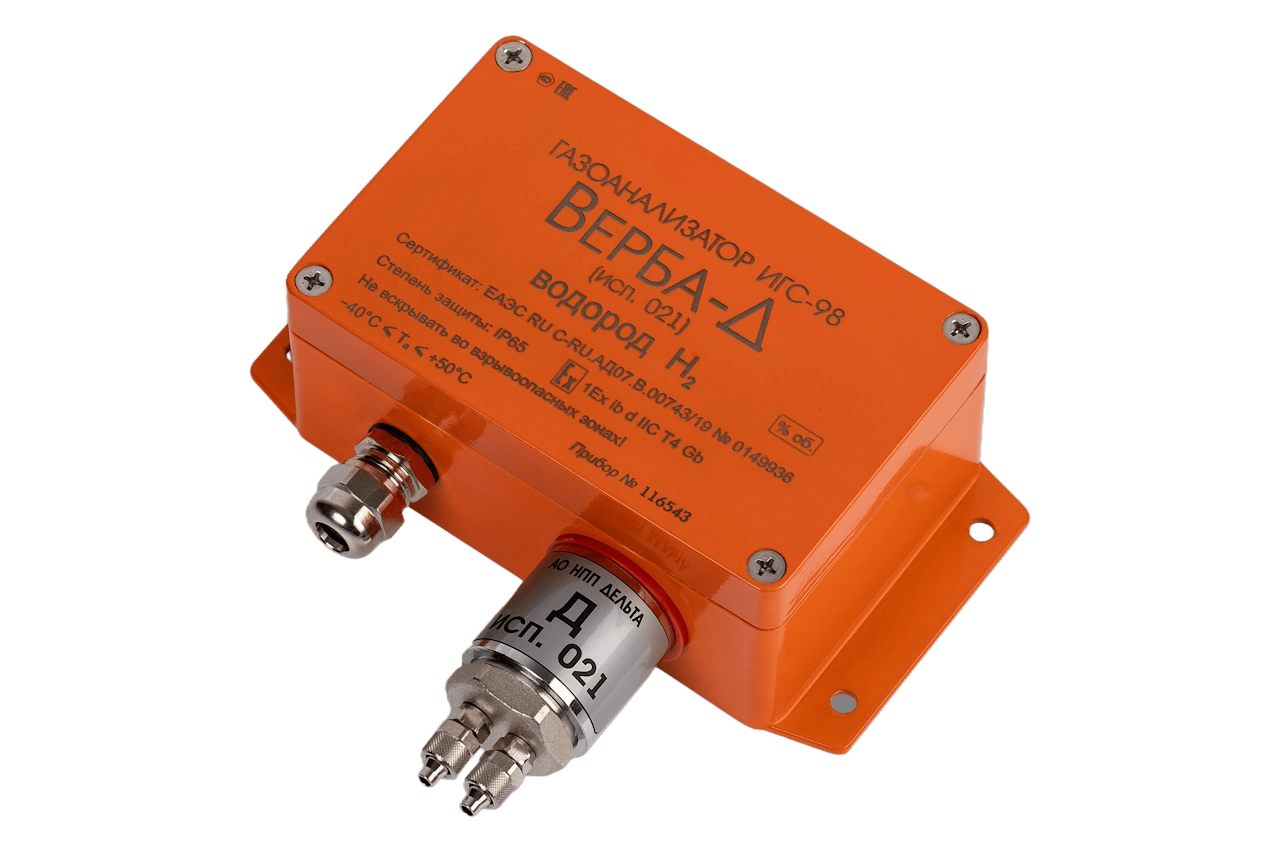

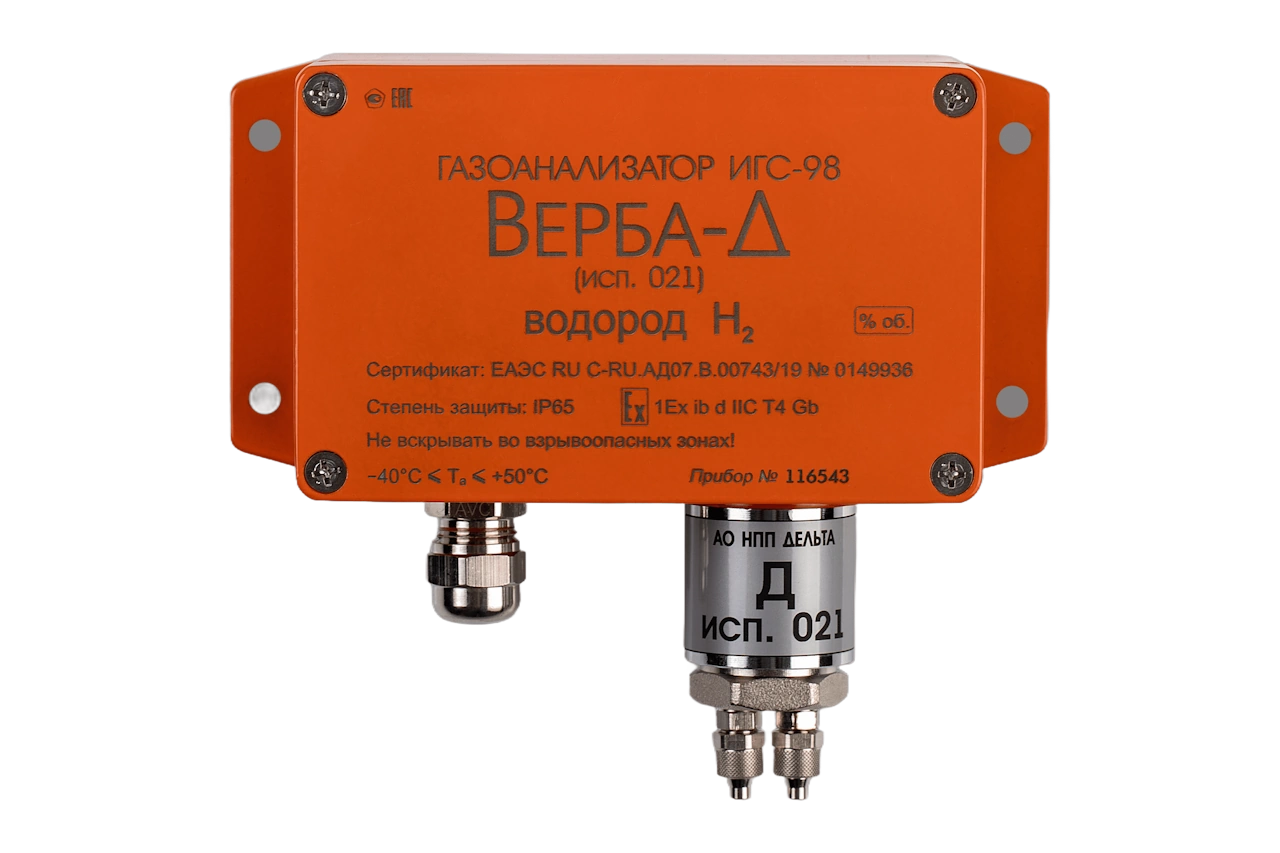

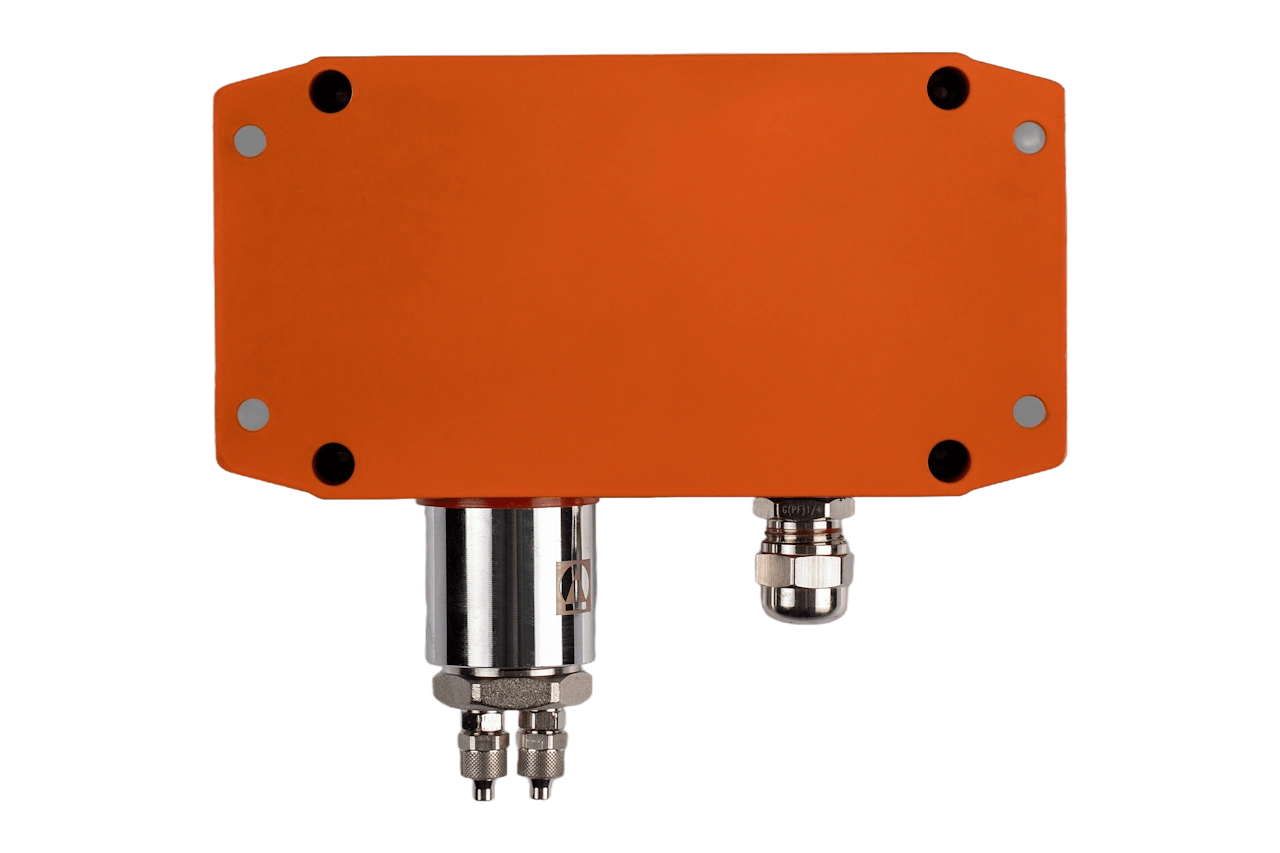

Стационарный Газоанализатор ИГС-98 Исполнение 021
Тип: Стационарный
Канальность: Одноканальный
Взрывозащита: Есть
Индикация: Нет
Стационарный газоанализатор ИГС-98 модификации «Д» исполнение 021 – это профессиональный прибор непрерывного автоматического контроля концентраций токсичных, горючих и опасных газов в технологических газовых средах и рабочих зон. Модель ИГС-98 мод. «Д» исп. 021 выполнена во взрывозащищённом исполнении с маркировкой 1Ex da ia IIC T4 Gb (искробезопасная электрическая цепь) и предназначена для эксплуатации во взрывоопасных зонах классов 1 и 2. Прибор оснащён измерительной камерой с двумя фитингами для подачи и отвода газовой смеси (проточный вариант), что делает его идеальным решением для контроля газов в технологическом оборудовании, трубопроводах и замкнутых объёмах. Газоанализатор обеспечивает измерение более 20 типов газов и паров – с особым наименованием модификации в зависимости от исполнения.

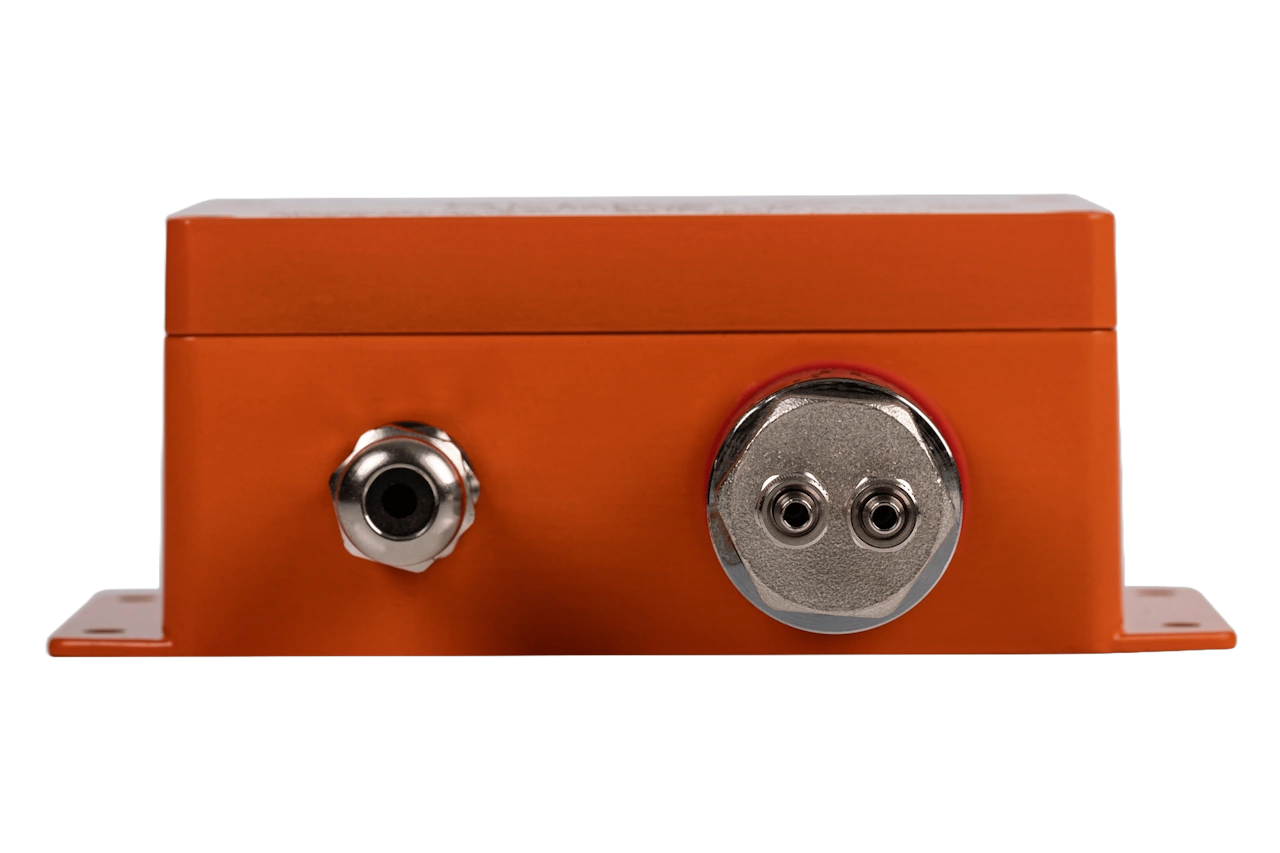

Проточная измерительная камера с фитингами
Прибор предназначен для контроля не атмосферного воздуха, а газовых смесей в технологическом оборудовании. Входной фитинг подключается к источнику контролируемой смеси (избыточное давление около 10 кПа или расход около 0,3 л/мин), выходной фитинг – к месту отвода смеси. Это позволяет анализировать газ в замкнутом объёме, исключая влияние внешней атмосферы. Особое исполнение предусмотрено для измерения кислорода в водороде.
Токовый выходной сигнал 4-20 мА
Прибор формирует аналоговый токовый сигнал, пропорциональный концентрации измеряемого газа. Токовый коэффициент и смещение нуля настраиваются через меню (кнопки ОК, ВВЕРХ, ВПРАВО). Цифровой четырёхразрядный индикатор отображает текущую концентрацию. Звуковая сигнализация отсутствует.
Надёжный алюминиевый корпус
Корпус из литого крашеного алюминия со степенью защиты IP65 (полная пыленепроницаемость, защита от струй воды). Габариты 127×156×57 мм, масса не более 800 г. Крепление на стену через фланцы. Кабельный ввод для проводов сечением 0,1–1,5 мм². Рабочее питание 10,5–24 В (номинальное 24 В), потребляемая мощность не более 1,5 Вт.
Широкий выбор исполнений под конкретный газ
Газоанализатор поставляется в модификациях: «Клевер-Д исп. 021» (кислород), «Марш-Д исп. 021» (метан), «Мак-Д исп. 021» (угарный газ), «Сирень-Д исп. 021» (сероводород), «Астра-Д исп. 021» (аммиак), «Верба-Д исп. 021» (водород), «Дукат-Д исп. 021» (углекислый газ), «Гелиос-Д исп. 021» (гелий), «Бином-Д исп. 021» (пары углеводородов), «Бриз-Д исп. 021» (этанол), «Мальва-Д исп. 021» (метанол), «Пион-Д исп. 021» (пропан), «Сапфир-Д исп. 021» (диоксид серы), «Флора-Д исп. 021» (формальдегид), «Хвощ-Д исп. 021» (хлористый водород), «Хмель-Д исп. 021» (хлор), «Бук-Д исп. 021» (бутан), «Герань-Д исп. 021» (гексан), «Ирис-Д исп. 021» (изобутан), «Бессера-Д исп. 021» (пары бензина), «Дриада-Д исп. 021» (пары дизельного топлива), «Кедр-Д исп. 021» (пары керосина), «Немезия-Д исп. 021» (пары нефтепродуктов). Могут использоваться электрохимические, термокаталитические, полупроводниковые и оптические сенсоры.
Расширенный температурный диапазон
Рабочая температура от -40°С до +50°С, влажность до 95% (без конденсации), давление от 84 до 120 кПа. Прибор может эксплуатироваться в холодных климатических зонах и в неотапливаемых помещениях.
Поверка и сертификация
Межповерочный интервал – 12 месяцев. Поверка проводится по методике МП-073/11-2018 (подача ПГС-ГСО через фитинги). Прибор имеет свидетельство об утверждении типа СИ, сертификат ТР ТС 012/2011. Для обеспечения взрывозащиты рекомендуется использовать барьер искрозащиты (поставляется отдельно).
Газоанализатор российского производства
Изготовитель – АО «НПО «ПОИСК» имени В.И. Рдултовского».
Гарантия 12 месяцев, назначенный срок службы – 10 лет.
На базе завода изготовителя доступно сервисное обслуживание, ремонт и поверка. Для замены сенсора достаточно открутить крышку модуля – процедура не требует специальных инструментов.
Область применения газоанализатора ИГС-98 «Д» исполнение 021
- технологические газовые среды (анализ газовых смесей в трубопроводах, реакторах, ёмкостях);
- взрывоопасные промышленные зоны (нефтегазовые объекты, химические и нефтехимические производства);
- котельные, ТЭЦ, газовые котельные частных домов;
- канализационные колодцы, КНС, очистные сооружения;
- подземные паркинги, закрытые гаражи, тоннели;
- объекты с возможной утечкой метана, пропана, водорода, аммиака, хлора, сероводорода, угарного газа;
- системы автоматического газового контроля с аналоговым входом 4-20 мА.
Почему стоит купить газоанализатор ИГС-98 «Д» исполнение 021
- стационарный газоанализатор для непрерывного мониторинга;
- взрывозащищённый газоанализатор (Ex ia) для опасных зон;
- проточное исполнение с фитингами – для контроля газовых смесей в оборудовании;
- аналоговый выход 4-20 мА – лёгкая интеграция в системы автоматики;
- алюминиевый корпус IP65, работа при -40°C;
- широкая линейка модификаций под любой газ;
- российское производство, полная сертификация и поверка.
Купить ИГС-98 «Д» исполнение 021, узнать стоимость и наличие – оформите заказ на сайте или по телефону.
Продажа газоанализаторов с гарантией, поверкой и сервисным обслуживанием.
Основные преимущества
12 месяцев
IP 65
Номинальное 24 В
Определяет более 17 видов газов и паров
В зависимости от измеряемого газа, в прибор может устанавливаться один из перечисленных типов газовых сенсоров:
Электрохимические сенсоры
Аммиак (NH3), Водород (H2), Водорода хлорид (HCl), Диоксид азота (NO2), Диоксид серы (SO2), Кислород (O2), Метанол (CH3OH), Оксид азота (NO), Сероводород (H2S), Угарный газ (CO), Формальдегид (H2CO), Хлор (Cl2), Этанол (C2H5OH)
Оптические сенсоры
Пары нефтепродуктов-углеводороды (CH), Диоксид углерода (CO2), Метанол (CH3OH), Метан (CH4), Пропан (C3H8), Углеводороды (С2-C10)
Термокаталитические сенсоры
Пары нефтепродуктов-углеводороды (CH), Водород (H2), Гелий (He), Метан (CH4), Метанол (CH3OH), Пропан (C3H8), Углеводороды (С2-C10), Этанол (C2H5OH)
Полупроводниковые сенсоры
Пары нефтепродуктов-углеводороды (CH), Метанол (CH3OH), Метан (CH4), Углеводороды (С2-C10)
Фотоионизационные сенсоры
Пары нефтепродуктов-углеводороды (CH), Углеводороды (С2-C10)
| Параметр | Характеристика |
|---|---|
| Сигнализация | |
| Световая | Цифровое табло 4 цифры |
| Звуковая | нет |
| Выходной сигнал | |
| Токовый | 4–20 мА |
| Цифровой | нет |
| Дискретные выходы | нет |
| Токовый коэффициент | указан в паспорте |
| Электрические характеристики | |
| Напряжение питания (номинальное) | 24 В |
| Рабочее напряжение | 10,5 – 24 В |
| Потребляемая мощность, не более | 1,5 Вт |
| Габаритные размеры | |
| Высота | 127 мм |
| Ширина | 156 мм |
| Длина | 57 мм |
| Масса, не более | 800 г |
| Защита корпуса | |
| Степень защиты оболочки | IP65 |
| Уровень взрывозащиты | 1Ex da ia IIC T4 Gb |
| Параметры искробезопасных цепей | |
| Максимальное входное напряжение Ui | 24 В |
| Максимальный входной ток Ii | 100 мА |
| Максимальная внутренняя индуктивность Li | 12 мкГн |
| Максимальная внутренняя ёмкость Ci | 0,11 мкФ |
| Условия эксплуатации | |
| Температура | от –40 °C до +50 °C |
| Давление | от 84 до 120 кПа |
| Влажность | от 0 до 95 % (без конденсации) |
| Измеряемый газ | Диапазон измерений |
|---|---|
| Азота диоксид (NO₂) | 0,01 – 10 мг/м³ 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Азота оксид (NO) | 0,01 – 5 мг/м³ 0,1 – 32 мг/м³ 1 – 4000 мг/м³ |
| Аммиак (NH₃) | 0,01 – 10 мг/м³ 0,1 – 200 мг/м³ 1 – 1600 мг/м³ |
| Бутан (C₄H₁₀) | 50 – 4000 мг/м³ 0,01 – 1,4 об. доля, % |
| Водород (H₂) | 0,01 – 4 об. доля, % |
| Водород хлористый (HCl) | 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Гексан (C₆H₁₄) | 50 – 4000 мг/м³ 0,01 – 1,0 об. доля, % |
| Гелий (He) | 1 – 100 об. доля, % |
| Изобутан (i-C₄H₁₀) | 50 – 4000 мг/м³ 0,01 – 1,3 об. доля, % |
| Кислород (O₂) | 0,01 – 1,6 об. доля, % 0,1 – 32 об. доля, % 1 – 100 об. доля, % |
| Метан (CH₄) | 0,001 – 1 об. доля, % 0,01 – 3,2 об. доля, % 0,01 – 5 об. доля, % 1 – 100 об. доля, % |
| Метанол (CH₃OH) | 0,1 – 32 мг/м³ 0,01 – 8 г/м³ 0,01 – 3 об. доля, % |
| Пары бензина | 50 – 2000 мг/м³ 0,01 – 1,4 об. доля, % |
| Пары дизельного топлива | 50 – 4000 мг/м³ 0,01 – 0,6 об. доля, % |
| Пары керосина | 50 – 4000 мг/м³ 0,01 – 0,7 об. доля, % |
| Пары нефтепродуктов | 50 – 4000 мг/м³ 0,01 – 1,4 об. доля, % |
| Пропан (C₃H₈) | 0,01 – 2 об. доля, % 0,1 – 100 об. доля, % |
| Сероводород (H₂S) | 0,001 – 1 мг/м³ 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 200 мг/м³ |
| Серы диоксид (SO₂) | 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Углеводороды (C₂–C₁₀) | 50 – 3200 мг/м³ 0,01 – 2 об. доля, % |
| Углерода диоксид (CO₂) | 0,01 – 2 г/м³ 0,01 – 5 об. доля, % 0,1 – 100 об. доля, % |
| Углерода оксид (CO) | 0,01 – 32 мг/м³ 0,1 – 320 мг/м³ 0,001 – 3,2 г/м³ |
| Формальдегид (H₂CO) | 0,1 – 10 мг/м³ |
| Хлор (Cl₂) | 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ |
| Этанол (C₂H₅OH) | 0,1 – 8 г/м³ 0,01 – 1,6 об. доля, % |
Комплект поставки
- Газоанализатор
- Паспорт
- Руководство по эксплуатации
- Методика проверки
- Упаковка
