Стационарный Газоанализатор ИГС-98 Исполнение 024
Тип: Стационарный
Канальность: Одноканальный
Взрывозащита: Есть
Сигнализация: Световая
Индикация: Нет
Стационарный газоанализатор ИГС-98 модификации «Д» исполнение 024 – это профессиональный прибор непрерывного автоматического контроля концентраций токсичных, горючих и опасных газов в воздухе рабочей зоны. Модель ИГС-98 мод. «Д» исп. 024 выполнена во взрывозащищённом исполнении с маркировкой 1Ex da ia IIC T4 Gb и предназначена для эксплуатации во взрывоопасных зонах классов 1 и 2. Прибор обеспечивает измерение более 20 типов газов и паров.
Взрывозащищённое исполнение
Сертификат 1Ex da ia IIC T4 Gb по ГОСТ 31610.0-2014, вид взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014. Прибор соответствует требованиям ТР ТС 012/2011 и допущен к работе во взрывоопасных зонах (нефтегазовая отрасль, химические производства, котельные, паркинги, колодцы, КНС).
Широкий выбор исполнений под конкретный газ
Газоанализатор поставляется в модификациях: «Клевер-Д исп. 024» (кислород), «Марш-Д исп. 024» (метан), «Мак-Д исп. 024» (угарный газ), «Сирень-Д исп. 024» (сероводород), «Астра-Д исп. 024» (аммиак), «Верба-Д исп. 024» (водород), «Дукат-Д исп. 024» (углекислый газ), «Гелиос-Д исп. 024» (гелий), «Бином-Д исп. 024» (пары углеводородов), «Бриз-Д исп. 024» (этанол), «Мальва-Д исп. 024» (метанол), «Пион-Д исп. 024» (пропан), «Сапфир-Д исп. 024» (диоксид серы), «Флора-Д исп. 024» (формальдегид), «Хвощ-Д исп. 024» (хлористый водород), «Хмель-Д исп. 024» (хлор), «Бук-Д исп. 024» (бутан), «Герань-Д исп. 024» (гексан), «Ирис-Д исп. 024» (изобутан), «Бессера-Д исп. 024» (пары бензина), «Дриада-Д исп. 024» (пары дизельного топлива), «Кедр-Д исп. 024» (пары керосина), «Немезия-Д исп. 024» (пары нефтепродуктов). Могут использоваться электрохимические, термокаталитические, полупроводниковые и оптические сенсоры.
Цифровой интерфейс RS-485 с протоколом Modbus RTU
Прибор подключается к системе контроля по шине EIA/TIA-485 (разъём RJ45). Параметры по умолчанию: скорость 9600, адрес 17, чётность Even, 1 стоп-бит. Газоанализатор работает как ведомое устройство (Slave), по запросу ведущего (контроллер, ПЛК, компьютер) выдаёт текущую концентрацию, статус порогов, температуру, напряжение питания и диагностическую информацию. Возможно объединение до 247 приборов в одну сеть. Согласующий резистор (терминатор) устанавливается переключателями на плате (120 Ом, 620 Ом или 100 Ом).
Световая сигнализация и индикация

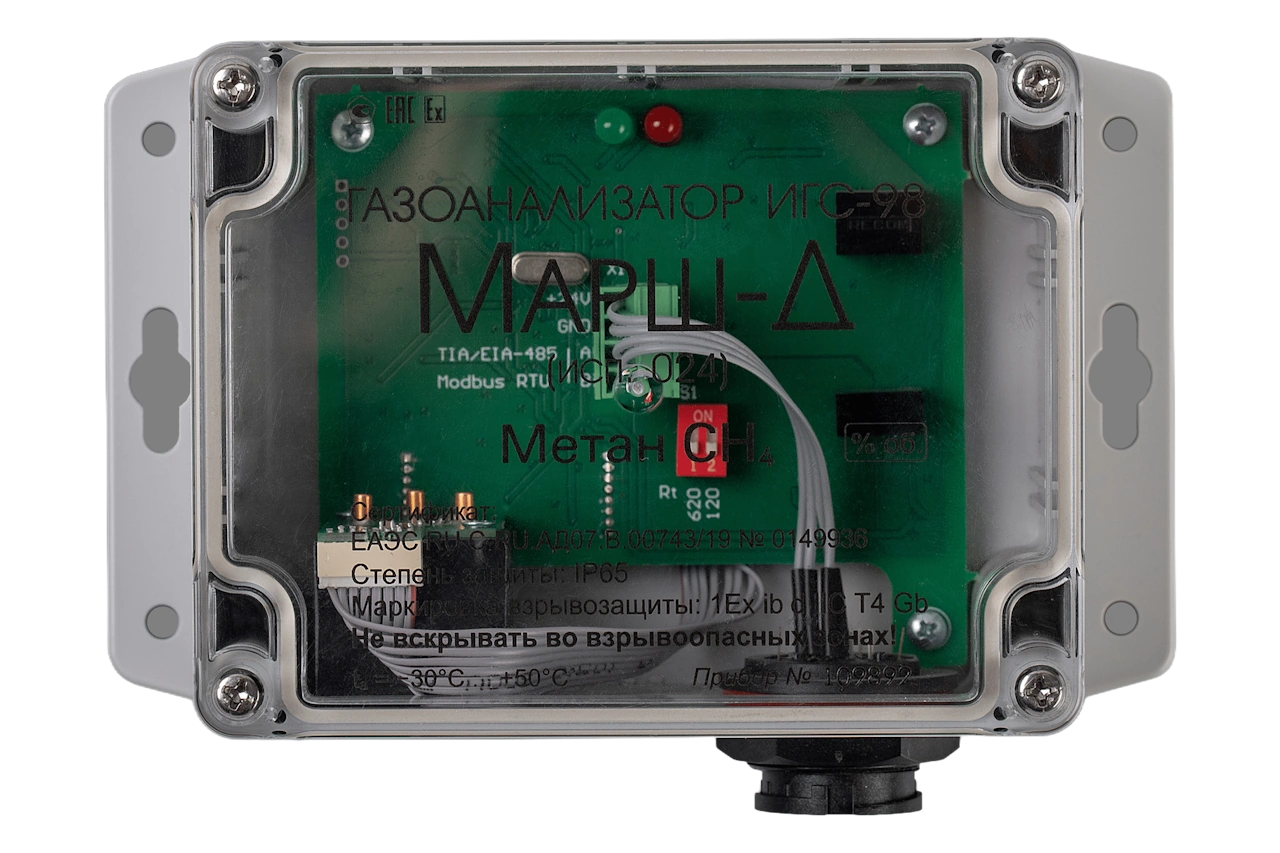

Два светодиода: зелёный равномерно мигает (1,25 Гц) в нормальном режиме работы; красный мигает с частотой 1 Гц при срабатывании порога 1 и с частотой 2 Гц при срабатывании порога 2. Звуковая сигнализация отсутствует (может быть реализована на стороне контроллера). Пороги срабатывания и гистерезис задаются при настройке.
Прочный и компактный корпус

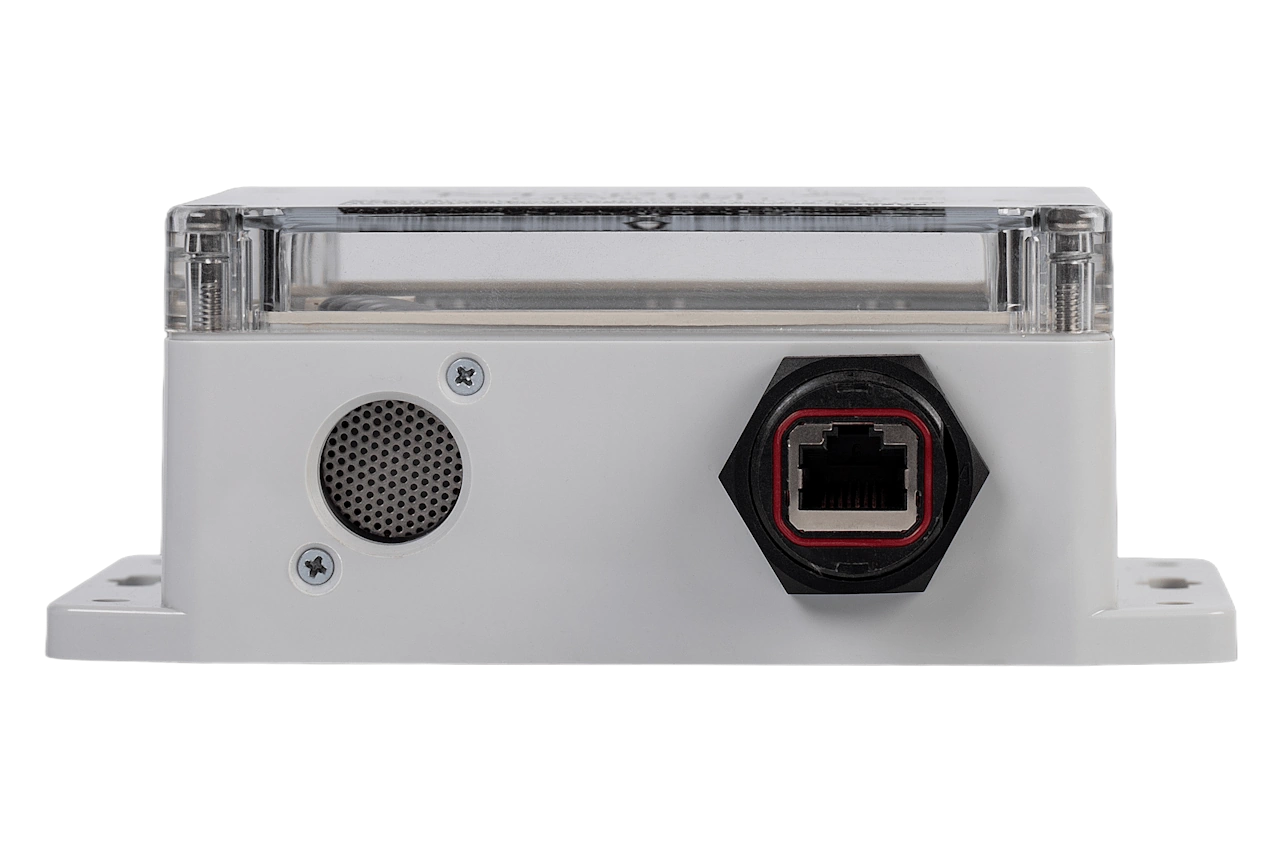

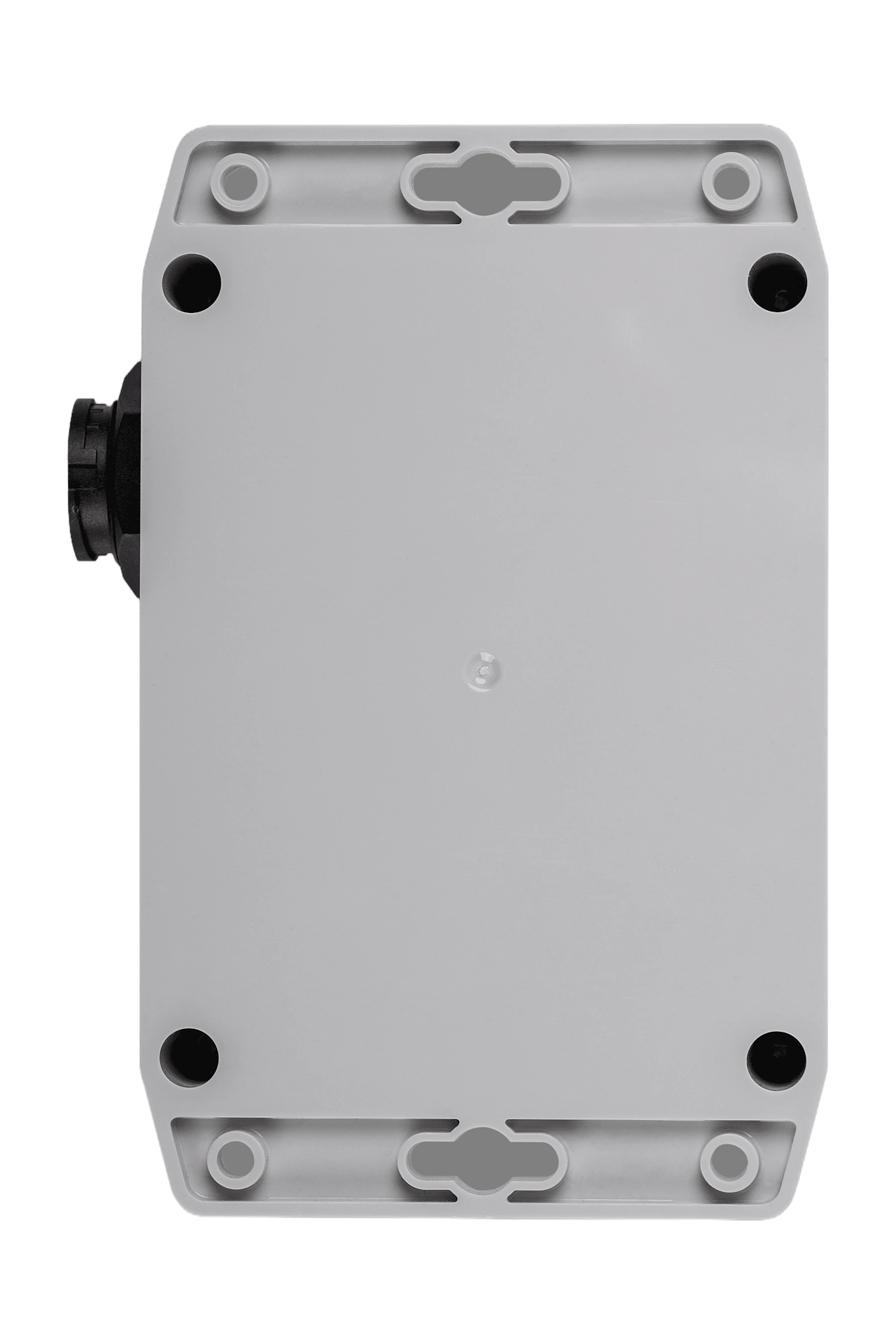

Корпус из поликарбоната с прозрачной крышкой, степень защиты IP65 (полная пыленепроницаемость, защита от струй воды). Габариты 135×145×55 мм, масса не более 300 г. Крепление на стену через фланцы. Подключение питания и линии RS-485 – через герметичный разъём RJ45 (в комплекте поставляется кабельная часть разъёма IP67). Рабочий диапазон питания 8–24 В (номинальное 24 В), потребляемая мощность не более 0,5 Вт.
Всепогодность
Рабочая температура от -30°С до +50°С, влажность до 95% (без конденсации), давление от 84 до 120 кПа. Прибор сохраняет работоспособность в неотапливаемых помещениях и на открытом воздухе.
Поверка и сертификация
Межповерочный интервал – 12 месяцев. Поверка проводится по методике МП-073/11-2018 с использованием поверочной насадки-адаптера НГ-107 (поставляется дополнительно). Прибор имеет свидетельство об утверждении типа СИ, сертификат ТР ТС 012/2011, декларацию ТР ТС 020/2011.
Российское производство
Изготовитель – АО «НПО «ПОИСК» имени В.И. Рдултовского».
Гарантия 12 месяцев, назначенный срок службы – 10 лет.
Доступны ремонт, замена измерительных сенсоров и настройка. Для калибровки и изменения параметров используется программа «SETPARAM» (поставляется по запросу) и преобразователь интерфейсов RS-485 – USB.
Область применения газоанализатора ИГС-98 «Д» исполнение 024
- взрывоопасные промышленные зоны (нефтегазовые объекты, химические и нефтехимические производства);
- котельные, ТЭЦ, газовые котельные частных домов;
- канализационные колодцы, КНС, очистные сооружения;
- подземные паркинги, закрытые гаражи, тоннели;
- объекты с возможной утечкой метана, пропана, водорода, аммиака, хлора, сероводорода, угарного газа;
- системы диспетчеризации и автоматического газового контроля с удалённым сбором данных по Modbus RTU.
Почему стоит купить газоанализатор ИГС-98 «Д» исполнение 024
- стационарный газоанализатор для непрерывного мониторинга;
- взрывозащищённый газоанализатор (Ex ia) для опасных зон;
- цифровой выход RS-485 Modbus RTU – лёгкая интеграция в АСУ ТП;
- компактный лёгкий корпус (всего 300 г);
- широкий выбор модификаций под любой газ из перечня;
- низкое энергопотребление (0,5 Вт);
- российское производство, полная сертификация и поверка.
Купить ИГС-98 «Д» исполнение 024 по цене производителя, узнать стоимость и наличие – оформите заказ на сайте или по телефону.
Продажа газоанализаторов с гарантией, поверкой и сервисным обслуживанием.
Доставка по Москве и всей России.
Основные преимущества
12 месяцев
IP 54
Номинальное 24 В
150 гр.
от -30°С до +50°С
(предупреждающего и аварийного)
Определяет более 18 видов газов и паров
В зависимости от измеряемого газа, в прибор может устанавливаться один из перечисленных типов газовых сенсоров:
Термокаталитические сенсоры
Этанол (C2H5OH), Метанол (CH3OH)
Оптические сенсоры
Метанол (CH3OH)
Дополнительно
Диоксид азота (NO2), Оксид азота (NO), Угарный газ (CO), Диоксид серы (SO2), Сероводород (H2S), Формальдегид (H2CO)
| Параметр | Характеристика |
|---|---|
| Сигнализация | |
| Световая | Два светодиода (зелёный – норма, красный – пороги) |
| Звуковая | нет |
| Выходной сигнал | |
| Токовый | нет |
| Цифровой | EIA/TIA-485 (RS-485), протокол Modbus RTU (по умолчанию 9600, 8E1, адрес 17) |
| Дискретные выходы | нет |
| Пороги срабатывания | указаны в паспорте |
| Электрические характеристики | |
| Напряжение питания (номинальное) | 24 В |
| Рабочее напряжение | 8 – 24 В |
| Потребляемая мощность, не более | 0,5 Вт |
| Габаритные размеры | |
| Высота | 135 мм |
| Ширина | 145 мм |
| Длина | 55 мм |
| Масса, не более | 300 г |
| Защита корпуса | |
| Степень защиты оболочки | IP65 |
| Уровень взрывозащиты | 1Ex da ia IIC T4 Gb |
| Параметры искробезопасных цепей | |
| Максимальное входное напряжение Ui | 24 В |
| Максимальный входной ток Ii | 100 мА |
| Максимальная внутренняя индуктивность Li | 12 мкГн |
| Максимальная внутренняя ёмкость Ci | 0,11 мкФ |
| Условия эксплуатации | |
| Температура | от –30 °C до +50 °C |
| Давление | от 84 до 120 кПа |
| Влажность | от 0 до 95 % (без конденсации) |
| Измеряемый газ | Диапазон измерений |
|---|---|
| Азота диоксид (NO₂) | 0,01 – 10 мг/м³ 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Азота оксид (NO) | 0,1 – 32 мг/м³ |
| Аммиак (NH₃) | 0,01 – 10 мг/м³ 0,1 – 200 мг/м³ 1 – 1600 мг/м³ |
| Водород (H₂) | 0,01 – 4 об. доля, % |
| Водород хлористый (HCl) | 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Гелий (He) | 1 – 100 об. доля, % |
| Кислород (O₂) | 0,01 – 1,6 об. доля, % 0,1 – 32 об. доля, % |
| Метан (CH₄) | 0,001 – 1 об. доля, % 0,01 – 3,2 об. доля, % 0,01 – 5 об. доля, % 1 – 100 об. доля, % |
| Метанол (CH₃OH) | 0,1 – 32 мг/м³ 0,01 – 8 г/м³ 0,01 – 3 об. доля, % |
| Пропан (C₃H₈) | 0,01 – 2 об. доля, % 0,1 – 100 об. доля, % |
| Сероводород (H₂S) | 0,001 – 1 мг/м³ 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 200 мг/м³ |
| Серы диоксид (SO₂) | 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ 1 – 320 мг/м³ |
| Углеводороды (C₂–C₁₀) | 50 – 3200 мг/м³ 0,01 – 2 об. доля, % |
| Углерода диоксид (CO₂) | 0,01 – 5 об. доля, % 0,1 – 100 об. доля, % |
| Углерода оксид (CO) | 0,01 – 32 мг/м³ 0,1 – 320 мг/м³ 0,001 – 3,2 г/м³ |
| Формальдегид (H₂CO) | 0,1 – 10 мг/м³ |
| Хлор (Cl₂) | 0,01 – 4 мг/м³ 0,1 – 32 мг/м³ |
| Этанол (C₂H₅OH) | 0,01 – 1,6 об. доля, % 0,01 – 8 г/м³ 0,1 – 32 мг/м³ |
Комплект поставки
- Газоанализатор
- Паспорт
- Руководство по эксплуатации
- Методика проверки
- Упаковка
